СИСТЕМЫ УПРАВЛЕНИЯ ГРУППАМИ НАСОСОВ СКН

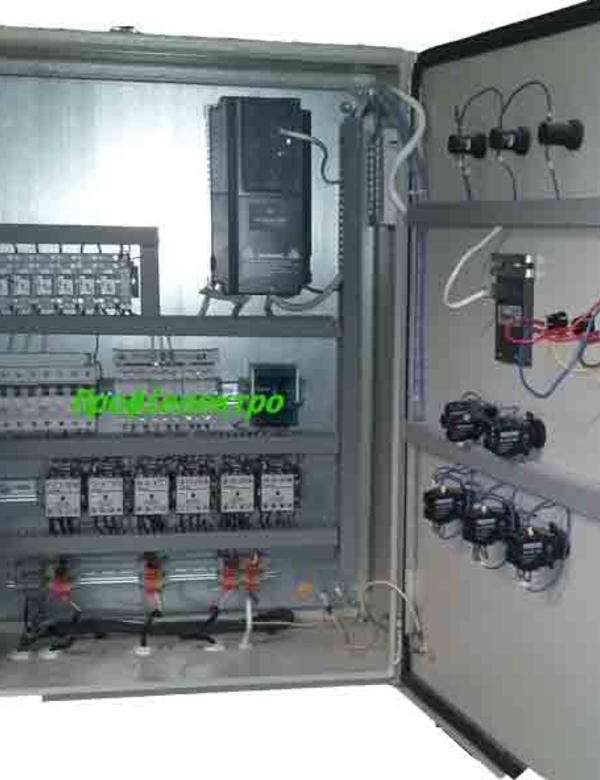

СИСТЕМЫ УПРАВЛЕНИЯ ГРУППАМИ НАСОСОВ СКН Предназначена для автоматического и ручного управления группой насосных агрегатов с асинхронными электродвигателями, работающими в системах холодного и горячего водоснабжения, с целью поддержания заданного уровня давления воды в магистрали за счёт изменения скорости вращения работающего насоса. Особенности СКН: • Регулирование давления воды на выходе насосной станции путем управления частотой вращения рабочего насоса с помощью частотного преобразователя • Одна система может управлять группой до 6 насосов • В зависимости от исполнения может управлять насосами до мощности 1,9 МВт • Система обеспечивает равномерное время работы каждого насоса из группы • Регулирование производительностью насосов в зависимости от давления или разницы давления • Возможность задания глубины области регулировки на характеристике производительности насосов • Задание ширины петли гистерезиса в случае каскадного управления • Отключение насосов с помощью внешнего сигнала • Измерение, индикация давления всасывания и нагнетания, разницы давлений, потока • Подбор параметров регулятора PID • Код доступа для изменения параметров контроллера • Последовательный интерфейс RS485 и RS232 ПРИМЕНЕНИЯ СИСТЕМЫ СКН • Системы водоснабжения – стабилизация давления или разницы давления • Системы отопления – стабилизация температуры • Станции насосов различного использования – системы поддержания уровня • Специальные механизмы ПРИНЦИП РАБОТЫ Микропроцессорный контроллер технологических параметров Hidrologyc-01 на основании входных сигналов от датчика давления и заданной с клавиатуры величины управляет включением и отключением насосов, и одновременно управляет частотой вращения одного из насосов так чтобы достичь заданного уровня давления. В случае, когда уровень давления отличается от заданного, ПИД-регулятор вычисляет величину погрешности и увеличивает или понижает частоту вращения регулируемого насоса. При достижении максимальных оборотов и поддержании их в течение заданного времени контроллер даёт сигнал включения следующего добавочного насоса и т.д. И обратно, когда насос управляемый преобразователем частоты достигнет минимальных оборотов, контроллер отключает насос, который работал более долгое время. Управление может быть реализовано непрерывным снижением или повышением оборотов двигателя насоса либо в каскаде путём непосредственного включения или выключения добавочных насосов. Включения и отключения производятся с учётом времени наработки двигателя. В результате получается периодическая автоматическая замена ведущего насоса.
